Interfaz de equipos de laboratorio: cómo se conecta un analizador al LIS y cuándo vale la pena

La interfaz de equipos de laboratorio es la conexión entre un analizador y el LIS que hace que el resultado pase del equipo al sistema sin que nadie lo copie a mano. Funciona por cable serie o por red, y el equipo y el sistema tienen que hablar el mismo protocolo: casi siempre ASTM (hoy CLSI LIS1 y LIS2) o HL7 versión 2. Importa porque la transcripción manual se equivoca: en un estudio publicado en JAMIA en 2019, el 3,7 % de los resultados copiados a mano no coincidían con el que había enviado el equipo.

Este artículo explica qué es una interfaz, qué protocolos usan los analizadores, la diferencia entre una conexión unidireccional y una bidireccional, qué hace falta del lado del laboratorio y cuándo le conviene a uno pequeño pagarla.

¿Qué es la interfaz de equipos de laboratorio?

Es un programa que escucha al analizador, entiende sus mensajes y los convierte en resultados dentro del sistema del laboratorio. Sin ella, alguien lee la pantalla o el ticket impreso del equipo y escribe cada valor en el sistema, prueba por prueba.

En el pilar sobre qué es un LIS y qué módulos necesita un laboratorio pequeño aparece como el décimo módulo, y el más caro. Aquí lo abrimos por dentro.

Tiene tres capas, y conviene distinguirlas porque fallan por separado:

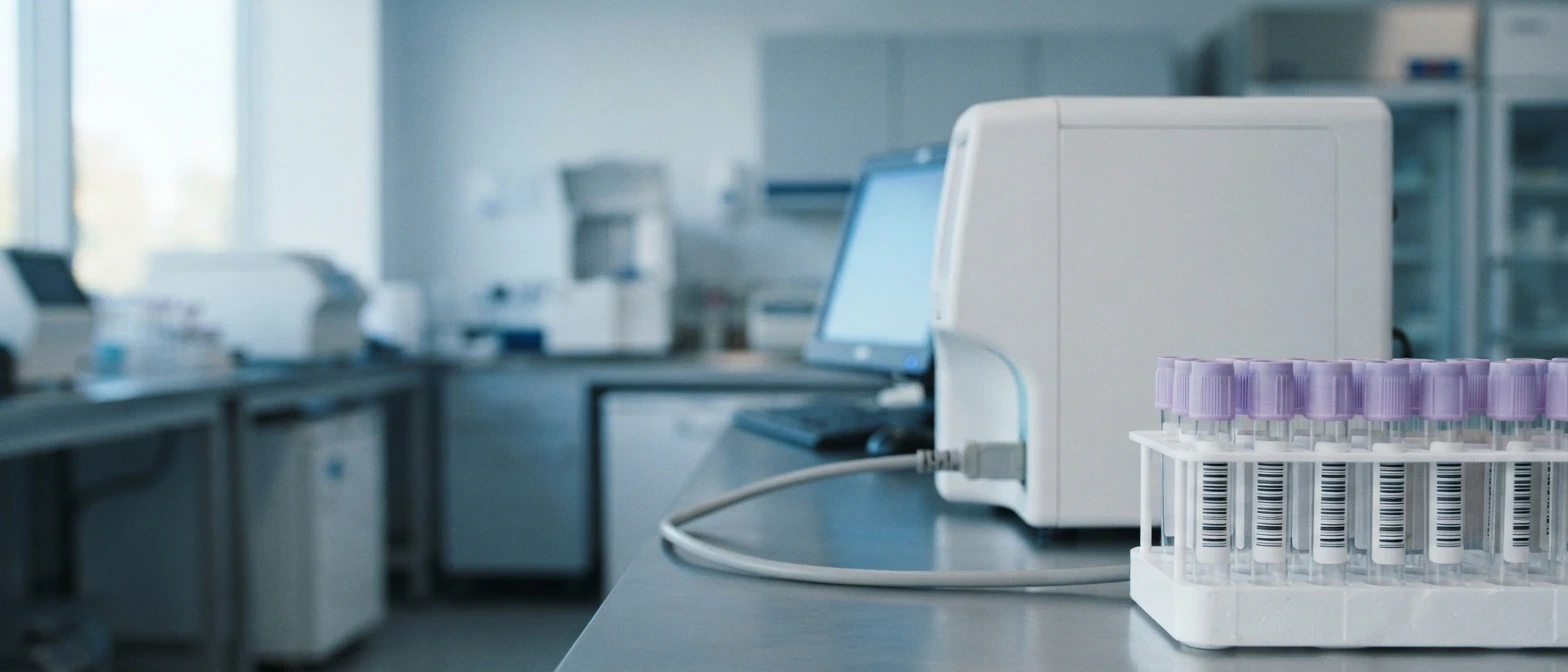

• La conexión física: un cable serie (RS-232) o un cable de red.
• El protocolo de transporte: cómo se abre la comunicación, cómo se parte el mensaje en tramas y cómo confirma cada lado que recibió.
• El formato del mensaje: qué campo es el paciente, cuál la prueba y cuál el valor.

¿Cuánto error evita no transcribir?

El dato más limpio que existe sale de un estudio de Mays y Mathias publicado en 2019 en el Journal of the American Medical Informatics Association. Aprovecharon un flujo duplicado de glucosas capilares en consulta externa: cada resultado llegaba por interfaz y además se escribía a mano. Así pudieron comparar uno contra otro.

Los números:

• 260 de 6.930 resultados escritos a mano (3,7 %) no coincidían con el que había enviado el equipo.
• 37 de esos 260 (14,2 %) se desviaban más de un 20 %, una diferencia capaz de cambiar una decisión clínica.
• Los autores estiman los errores clínicamente significativos en unos 5 por cada 1.000 resultados.

Es un estudio de glucometría en consulta, no de un laboratorio clínico completo, así que la cifra exacta no se traslada tal cual. Lo que sí se traslada es el mecanismo: cada valor que una persona copia es una oportunidad de equivocarse, y el error no avisa. Un 5,6 escrito como 6,5 parece un resultado perfectamente normal.

¿Qué protocolos usan los analizadores: ASTM, LIS2-A2 o HL7?

Hay dos familias, y el manual de interfaz del equipo dice cuál habla el suyo.

ASTM, LIS1 y LIS2: el mismo protocolo con tres nombres

Las normas ASTM E1381 y E1394 describían cómo se comunica un instrumento de laboratorio con un sistema informático. Pasaron al CLSI y hoy se llaman LIS01-A2 y LIS02-A2. Por eso un manual puede decir «ASTM», otro «LIS2-A2» y un tercero «CLSI», y estar hablando de lo mismo.

LIS01 define el transporte: según la ficha de la norma en el CLSI, cubre tanto el intercambio serie como el TCP/IP. LIS02 define el mensaje: un grupo de registros de texto, uno por línea y con los campos separados por barras verticales. Hay uno de cabecera (H), uno de paciente (P), uno de orden (O), uno por cada resultado (R) y uno de cierre (L). Los comentarios (C) y las consultas (Q) dependen del fabricante.

El CLSI ya no revisa estas dos normas, pero las mantiene en su biblioteca como técnicamente válidas. No están muertas: están congeladas, y siguen siendo lo que habla buena parte de los equipos instalados.

HL7 y el perfil LAW: hacia dónde va el sector

HL7 versión 2 es el estándar de mensajería que ya usan hospitales y sistemas clínicos. Para los analizadores, los fabricantes de diagnóstico in vitro, agrupados en el consorcio IICC, desarrollaron con IHE un perfil común: el Laboratory Analytical Workflow (LAW), basado en HL7 v2.5.1. Su equivalente normativo es la norma CLSI AUTO16, que busca una conexión «enchufar y usar» entre instrumentos, middleware y LIS.

En la práctica: si su equipo es reciente, pregunte si soporta LAW. Si no, casi seguro habla ASTM.

¿Interfaz unidireccional o bidireccional?

Es la decisión que más cambia el trabajo diario, y también el precio.

En la unidireccional, el técnico sigue programando el equipo, pero ya no copia los valores. En la bidireccional, el analizador lee el código de barras del tubo, le pregunta al sistema qué pruebas tiene esa muestra (lo que los manuales llaman host query) y corre solo esas.

La bidireccional elimina dos transcripciones, la de la orden y la del resultado. Pero solo funciona si el tubo llega bien identificado: sin código de barras en el punto de toma, el equipo no sabe a quién pertenece la muestra.

¿Cómo viaja un resultado del analizador al informe?

Con una interfaz bidireccional, el recorrido es este:

1. Se registra la orden en el sistema y se imprime la etiqueta con el código de barras.
2. El tubo entra al analizador, que lee la etiqueta.
3. El analizador consulta al sistema qué pruebas tiene esa muestra.
4. El sistema responde con la lista de pruebas.
5. El analizador procesa y envía los resultados.
6. El sistema los recibe, los asocia a la orden y marca los que están fuera de rango.
7. El bioanalista revisa y valida antes de que nada salga al paciente.

El paso 7 no lo elimina ninguna interfaz. La interfaz quita la copia; la responsabilidad del resultado sigue siendo de quien lo firma. Algunos sistemas automatizan parte de esa validación con reglas, lo que se conoce como autoverificación, pero eso es otra capa con su propia configuración y sus propios riesgos.

Muchos equipos también pueden enviar por la interfaz los resultados de los controles, no solo los de pacientes. Si el sistema los recibe, el control de calidad con reglas de Westgard se alimenta de datos que nadie escribió a mano.

¿Qué hace falta del lado del laboratorio?

Antes de pedir presupuesto, reúna esto:

• El manual de interfaz del analizador. No es el manual de usuario: suele llamarse LIS interface specification o host interface manual, y lo entrega el fabricante o el distribuidor. Sin él no se puede programar nada.
• El puerto del equipo. Mire atrás: un conector serie de 9 pines, un puerto de red, o los dos.
• Una computadora o un conversor junto al equipo, si el puerto es serie y el sistema está en otra máquina o en la nube.
• La lista de pruebas con sus códigos, tal como las nombra el equipo. Cada código del analizador hay que emparejarlo con el examen del catálogo del sistema.
• Etiquetas con código de barras, imprescindibles para la bidireccional.

Y una advertencia que ahorra semanas: en equipos en comodato, la interfaz a veces depende del proveedor del reactivo, que es quien tiene el manual y la configuración. Pregúntelo antes de firmar, no después.

¿Cuándo le conviene a un laboratorio pequeño?

La interfaz cuesta dinero y tiempo de puesta en marcha por cada equipo, y se paga sola solo si hay volumen que copiar. No hay un número de pruebas universal a partir del cual convenga; hay señales:

• Una persona pasa una parte importante de la jornada copiando resultados.
• Los errores de transcripción aparecen en las reclamaciones o en la revisión.
• El tiempo de respuesta del laboratorio se atasca entre que el equipo termina y el resultado está en el sistema.
• El analizador es el de mayor volumen, normalmente hematología o química.

Si conecta un solo equipo, que sea ese. Conectar el que procesa diez muestras al día rara vez compensa.

Preguntas para el proveedor antes de pagar una interfaz

• ¿Tiene ya una interfaz hecha para mi modelo exacto de analizador, o hay que desarrollarla?
• ¿Es unidireccional o bidireccional?
• ¿Por qué protocolo: ASTM o HL7?
• ¿Qué pasa con los resultados si se corta la conexión entre el equipo y el sistema?
• ¿Se cobra una vez, por equipo, o cada mes?
• ¿Quién la mantiene cuando el fabricante actualiza el software del equipo?
• Si cambio de sistema, ¿la configuración de la interfaz es mía?

Dónde está Vitalixs hoy

Vitalixs no incluye hoy interfaz con analizadores. Los resultados se cargan a mano o por dictado de voz, y el sistema marca automáticamente los valores fuera de rango para que ninguno pase sin revisión. Para el volumen de la mayoría de los laboratorios pequeños es suficiente, y por eso escribimos este artículo: para que, cuando su volumen pida una interfaz, sepa exactamente qué pedir.
